传统的分片策略都是基于单表，或者分片基于主键进行分配，或者某些场景下需要多个表依赖于一个分片，或者分片的字段并不是主键。

a. 对于传统的数据库分片方式都是基于单个表格，对于表关联这种操作，则很难处理。为了能够执行t_user与t_user_detail的联合查询， MyCAT借鉴了NewSQL领域的新秀Foundation DB的设计思路，Foundation DB创新性的提出了Table Group的概念，其将子表的存储位置依赖于主表，并且物理上紧邻存放，因此彻底解决了JOIN的效率和性能问题，根据这一思路，提出了基于E-R关系的数据分片策略，子表的记录与所关联的父表记录存放在同一个数据分片上。

以t_user与t_user_detail例子为例，schema.xml中定义如下的分片配置：

</table>

t_user采用mod-long这个分片策略，分片在dn1-dn32上，t_user_detail依赖父表进行分片，两个表的关联关系为t_user_detail.user_id=t_user.id。于是数据分片和存储的示意图如下：

这样一来，分片dn1-32上的t_user与hn1-32上的t_user_detail就可以进行局部的JOIN联合，再合并两个节点的数据即可完成整体的JOIN，试想一下，每个分片上t_user_detail表有1000万条，则10个分片就有1个亿，基于E-R映射的数据分片模式，基本上解决了80%以上的企业应用所面临的问题。

b.
多对多的表格如何处理？多对多的表格通常情况下，有以下几种：

l 主表+关系表+字典表

l 主表A+关系表+主表B

对于第一种，字典表可以被定义为“全局表”，字典表的记录规模可以在几千到几十万之间，基本是变动比较少的表，由MyCAT自动实时同步到所有分片，这样就可以三个表都做JOIN操作了。

对于第二种，需要从业务角度来看，关系表更偏向哪个表，即“A的关系”还是“B的关系”，来决定关系表跟从那个方向存储。目前还暂时无法很好支持这种模式下的3个表之间的关联。未来版本中将考虑将中间表进行双向复制，以实现从A-关系表以及B-关系表的双向关联查询。

关于全局表的实现方式，全局表在数据插入或更新的时候，会自动在全局表定义的所有数据节点上执行相同的操作，以保证所有数据节点都一致，由于这个特性，全局表可以跟任何分片或不分片的表格进行JOIN操作。对数据更新不频繁的，规模不是很大的（100万之内）的表都可以定义为MyCAT的全局表，以实现用存储换性能的目标。
配置为：

c. 主键分片vs 非主键分片

当你没人任何字段可以作为分片字段的时候，主键分片就是唯一选择，其优点是按照主键的查询最快，当采用自动增长的序列号作为主键时，还能比较均匀的将数据分片在不同的节点上。

若有某个合适的业务字段比较合适作为分片字段，则建议采用此业务字段分片，选择分片字段的条件如下：

尽可能的比较均匀分布数据到各个节点上；

该业务字段是最频繁的或者最重要的查询条件。

常见的除了主键之外的其他可能分片字段有“订单创建时间”、“店铺类别”或“所在省”等。当你找到某个合适的业务字段作为分片字段以后，不必纠结于“牺牲了按主键查询记录的性能”，因为在这种情况下，MyCAT提供了“主键到分片”的内存缓存机制，热点数据按照主键查询，丝毫不损失性能。做法如下：

<table name="t_user" primaryKey="user_id" dataNode="dn$1-32" rule="mod-long">
<childTable name="t_user_detail" primaryKey="id" joinKey="user_id" parentKey="user_id" />
</table>

对于非主键分片的table，填写属性primaryKey，此时MyCAT会将你根据主键查询的SQL语句的第一次执行结果进行分析，确定该Table 的某个主键在什么分片上，并进行主键到分片ID的缓存。
第二次或后续查询mycat会优先从缓存中查询是否有id-->node 即主键到分片的映射，如果有直接查询，通过此种方法提高了非主键分片的查询性能。

d.分片join

不管是按照何种规则分片数据的join都是分布式系统难题，mycat提供了几种方式：

1. 如果是全局表，分片内部的表相关与全局表join，分片内部会使用分片内部全局表join业务表，方式跨分片join

2. E-R 关系的分片表，同样也只会发生分片内部join 即父表join子表，也不会跨分片

3. catlet 既不是全局不又不是E-R关系，mycat提供了人工智能分片join即，通过程序编程的方式，通过拦截sql语句，将多个表的join分拆成多个子select，

然后再join，这种方式需要开发支持，编写java代码作为插件，此种方法的优点是无需修改应用代码，只需要拦截对应的sql做处理即可。

4. 目前最新版mycat引入了分片join机制，即通过在查询时刻拉取join表的数据，同步到mycat本地，导入到NoSql数据库中，再做join order limit，

目前此种方式为开发的最新方式，可以支持2个表夸分片join，无需特殊配置。

join：

1 ShareJoin

ShareJoin是一个简单的跨分片Join,基于HBT的方式实现。

目前支持2个表的join,原理就是解析SQL语句，拆分成单表的SQL语句执行，然后把各个节点的数据汇集。

支持任意配置的A,B表

如：

A,B的dataNode相同

A,B的dataNode不同

或

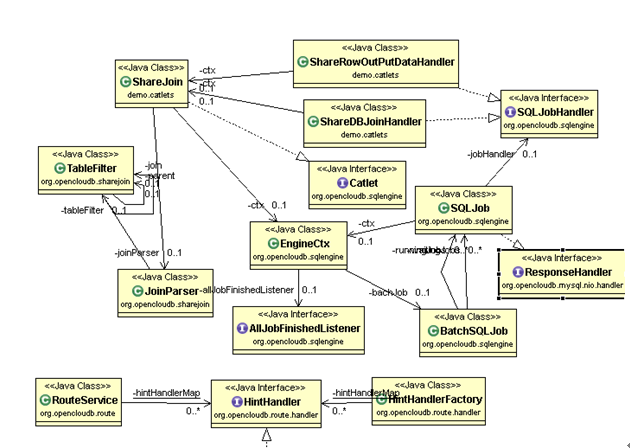

1.1 相关类图

JoinParser: SQL语句的解析

TableFilter:存解析后的各个子表

ShareJoin:执行拆分的语句管理控制,和字段，记录的管理

ShareDBJoinHandler:第一个表执行后获取数据的handler

ShareRowOutPutDataHandler：最后一个表执行后获取数据的handler

EnginerCtx：执行引擎

SQLJob：SQL语句执行任务

SQLJobHandler：SQL语句执行后获取数据的handler

BatchSQLJob：批量执行任务控制

AllJobFinishedListener：所有任务完成侦听器

1.2 测试

默认mycat的环境测试：

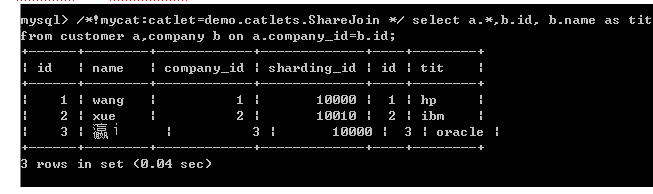

/*!mycat:catlet=demo.catlets.ShareJoin */ select a.*,b.id, b.name as tit from customer a,company b on a.company_id=b.id;

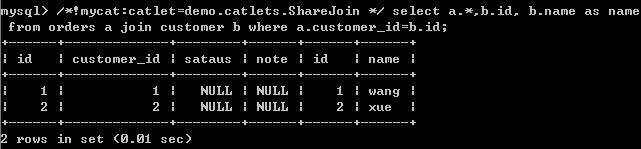

/*!mycat:catlet=demo.catlets.ShareJoin */ select a.*,b.id, b.name as name from orders a join customer b where a.customer_id=b.id;

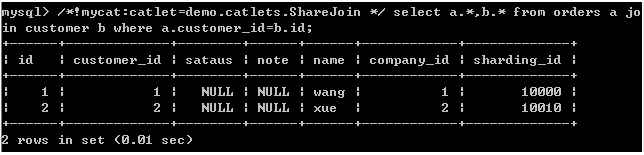

/*!mycat:catlet=demo.catlets.ShareJoin */ select a.*,b.* from orders a join customer b where a.customer_id=b.id;

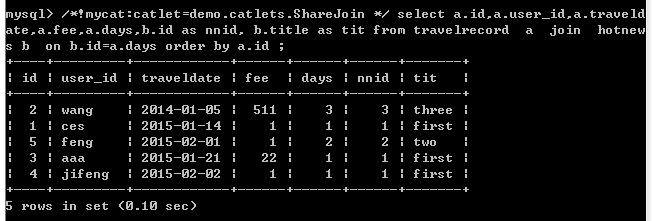

/*!mycat:catlet=demo.catlets.ShareJoin */ select a.id,a.user_id,a.traveldate,a.fee,a.days,b.id as nnid, b.title as tit from travelrecord a join hotnews b on b.id=a.days order by a.id ;

1.3 升级

未来支持多表的跨分片Join

小表放人缓存或广播方式

2 全局表

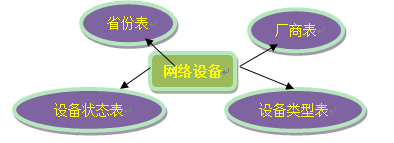

一个真实的业务系统中，往往存在大量的类似字典表的表格，它们与业务表之间可能有关系，这种关系，可以理解为“标签”，而不应理解为通常的“主从关系”，这些表基本上很少变动，可以根据主键ID进行缓存，下面这张图说明了一个典型的“标签关系”图：

在分片的情况下，当业务表因为规模而进行分片以后，业务表与这些附属的字典表之间的关联，就成了比较棘手的问题，考虑到字典表具有以下几个特性：

变动不频繁
数据量总体变化不大
数据规模不大，很少有超过数十万条记录。

鉴于此，MyCAT定义了一种特殊的表，称之为“全局表”，全局表具有以下特性：

全局表的插入、更新操作会实时在所有节点上执行，保持各个分片的数据一致性
全局表的查询操作，只从一个节点获取
全局表可以跟任何一个表进行JOIN操作

将字典表或者符合字典表特性的一些表定义为全局表，则从另外一个方面，很好的解决了数据JOIN的难题。通过全局表+基于E-R关系的分片策略，MyCAT可以满足80%以上的企业应用开发。

2.1 配置

全局表配置比较简单，不用写Rule规则，如下配置即可：

需要注意的是，全局表每个分片节点上都要有运行创建表的DDL语句。

3 ER分片

MyCAT借鉴了NewSQL领域的新秀Foundation DB的设计思路，Foundation DB创新性的提出了Table Group的概念，其将子表的存储位置依赖于主表，并且物理上紧邻存放，因此彻底解决了JION的效率和性能问题，根据这一思路，提出了基于E-R关系的数据分片策略，子表的记录与所关联的父表记录存放在同一个数据分片上。

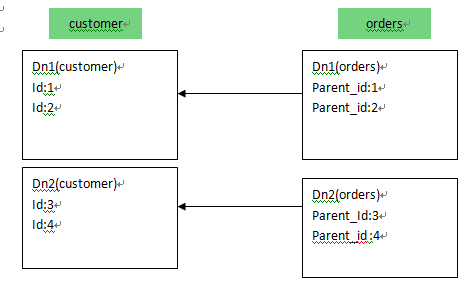

customer采用sharding-by-intfile这个分片策略，分片在dn1,dn2上，orders依赖父表进行分片，两个表的关联关系为orders.customer_id=customer.id。于是数据分片和存储的示意图如下：

这样一来，分片Dn1上的的customer与Dn1上的orders就可以进行局部的JOIN联合，Dn2上也如此，再合并两个节点的数据即可完成整体的JOIN，试想一下，每个分片上orders表有100万条，则10个分片就有1个亿，基于E-R映射的数据分片模式，基本上解决了80%以上的企业应用所面临的问题。

3.1 配置

以上述例子为例，schema.xml中定义如下的分片配置：

</table>

4 HBT分片

解决跨分片的SQL JOIN的问题，远比想象的复杂，而且往往无法实现高效的处理，既然如此，就依靠人工的智力，去编程解决业务系统中特定几个必须跨分片的SQL的JOIN逻辑，MyCAT提供特定的API供程序员调用，这就是MyCAT创新性的思路——人工智能。

以一个跨节点的SQL为例，

Select a.id,a.name,b.title from a,b where a.id=b.id

其中a在分片1，2，3上，b在4，5，6上，需要把数据全部拉到本地（MyCAT服务器）,执行JOIN逻辑，具体过程如下（只是一种可能的执行逻辑）：

EngineCtx ctx=new EngineCtx();//包含SQLEngine
String sql=,“select a.id ,a.name from a ”;
//在a表所在的所有分片上顺序执行下面的本地SQL

ctx.executeNativeSQLSequnceJob(allAnodes,new DirectDBJoinHandler());
DirectDBJoinHandler类是一个回调类，负责处理SQL执行过程中返回的数据包，这里的这个类，主要目的是用a表返回的ID信息，去b表上查询对于的记录，做实时的关联：

DirectDBJoinHandler{
  Private HashMap<byte[],byte[]> rows;//Key为id,value为一行记录的Column原始Byte数组，这里是a.id,a.name,b.title这三个要输出的字段
   Public Boolean onHeader(byte[] header)
{
//保存Header信息，用于从Row中获取Field字段值
}
   Public Boolean onRowData(byte[] rowData)
{
    String id=getColumnAsString(“id”);
//放入结果集,b.title字段未知，所以先空着
rows.put(getColumnRawBytes(“id”),rowData);
  //满1000条，发送一个查询请求
String sql=”select b.id, b.name  from b where id in (………….)”;

//此SQL在B的所有节点上并发执行，返回的结果直接输出到客户端
 ctx.executeNativeSQLParallJob(allBNodes,sql ,new MyRowOutPutDataHandler(rows));

}
   Public Boolean onRowFinished()
  {
 }
Public void onJobFinished()
 {
If(ctx.allJobFinished())
     {///used total time ….

     }
}
}
/最后，增加一个Job事件监听器，这里是所有Job完成后，往客户端发送RowEnd包，结束整个流程。
ctx.setJobEventListener(new JobEventHandler(){public void onJobFinished(){ client.writeRowEndPackage()}});

以上提供一个SQL执行框架，完全是异步的模式执行，并且以后会提供更多高质量的API，简化分布式数据处理，比如内存结合文件的数据JOIN算法，分组算法，排序算法等等，

期待更多的牛人一起来完善。

4.1 配置

无
